鋼制翅片管對流散熱器由翅片管內芯及外罩兩部分組成。

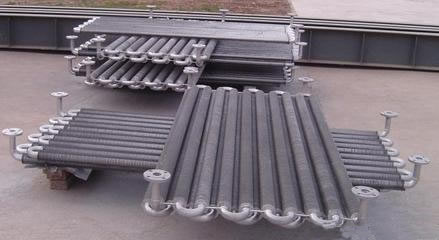

     鋼制翅片管是將條形鋼片直接纏繞在鋼管上形成的。翅片與鋼管之間有直接
纏繞、纏繞鍍鋅、高頻焊接及溝槽鑲嵌等多種做法。鍍鋅與高頻焊接兩種做法能使翅片與鋼管緊密結合,在所有的鋼制翅片管中金屬熱強度最高,散熱效果最好;而直接纏繞繞的翅片管只在兩端點焊,與鋼串片散熱器相似,翅片容易松動,散熱量會逐年降低,不宜采用。

     幾根橫向排列的翅片管由兩端的聯箱串聯起來,便構成散熱器內芯。其使用壽命及承壓能力可與供暖管道相同,能在各種熱水與蒸汽供暖系統中使用。
     由翅片管制成的散熱器內芯外觀差、易傷人,難在供暖建筑中直接使用。所以,這類散熱器都配有一個漂亮的外罩。外罩的形式通常有好幾種,可以根據工程條件選擇使用。設有外罩的鋼管翅片散熱器,外形美觀,散熱效率更高,但表面溫度卻不高,住宅、寫字樓、醫院、中小學校、幼兒園等都相當適合,屬于散熱器類推薦產品。
     目前,生產鋼制翅片管散熱器的廠家不少,翅片管排列形式及外罩形狀也不盡相同。在材質上,除了鋼翅鋼管外,還有鋁翅鋼管及鋁翅銅管等。鋼翅片容易銹蝕,不宜在潮濕環境中使用;鋁翅銅管散熱效果好,但價格較高。設計時需根據工程具體條件選擇確定。
     規格與材質相同的翅片管,散熱量基本相同。外罩形式與翅片管的排列對散熱量會有一定的影響,但誤差應在10%以內。
     鋼制高頻焊翅片管對流散熱器,在這一類型的散熱器中具有一定的代表性，為了設計計算方便,可以先依據鋼制高頻焊翅片管對流散熱器的散熱量進行選擇計算,確定規格與尺寸。在選購鋼制散熱器時,只需對其散熱量進行校核就可以了。
